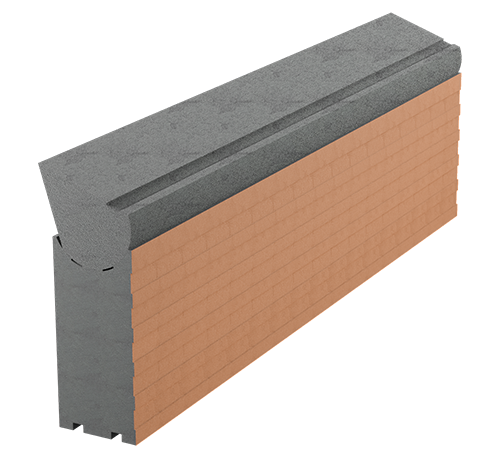

ESM® Pfetten-Dämmsystem VARIO mit Putzhaftgrund
ESM® Pfetten-Dämmsystem VARIO mit Putzhaftgrund

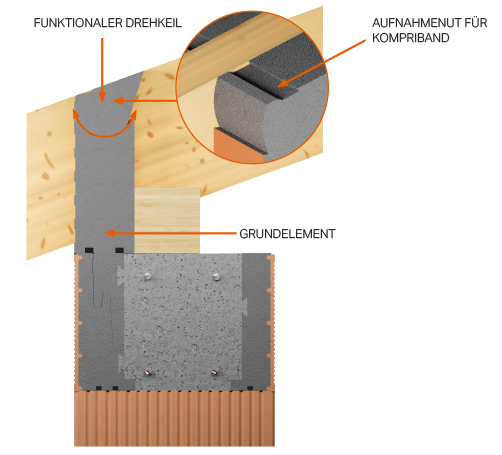

FUNKTIONALER DREHKEIL
Der Drehkeil besteht aus elastischem Neopor®. Das druckelastische Material kann geringfügige Überstände und Unebenheiten ausgleichen. Ein weiterer Vorteil bei der Montage einer Aufdachdämmung oder Schalung auf die Dachsparren.
Die eingearbeitete Nut ist vorgesehen für die Anbringung eines vorkomprimierten Dichtungbandes zur Optimierung der Winddichtheit.
Anwendungsbereich
Das zweiteilige ESM®-Pfetten-Dämmsystem wird als Grundelement und Drehkeil aus hochwertigem Neopor® der Wärmeleitgruppe 032 hergestellt. Mit dem Drehkeil lässt sich das System variabel an die Dachneigung anpassen. So entfällt aufwändiges Schrägschneiden an Mauersteinen oder Dämmplatten.
Die Höhe des Grundelementes ist für die gängigen Pfetten- und Sparrenhöhen ausgelegt. Andere Höhen können bei Bedarf geliefert werden. Für die optimale Verkrallung mit Klebeschaum oder Mörtel sind an der Unterseite des Grundelementes Nuten eingearbeitet.
Die Außenseite ist für eine bessere Putzanhaftung geriffelt und mit Putzhaftgrund beschichtet oder einer Ziegelschale verblendet. Bei darunterliegendem ESM®-Ringanker-Schalungssystem oder dem ESM® – Deckenrandschalung Stecksystem wird die Dämmebene unterbrechungsfrei bis unter die Dachhaut geführt. Somit ist auch die Frage der Lastabtragung von Mauersteinen auf die Dämmung hinfällig.
Broschüre/Produktflyer
| Technische Daten | ESM® Pfetten-Dämmsystem VARIO mit Putzhaftgrund | |||
| Ausführung |
Typ 26-28 inkl. Drehkeil
|
Typ 35-37 inkl. Drehkeil
|
Typ 39-41 inkl. Drehkeil
|
|
| Elementlänge |
mm
|
1000
|
1000
|
1000
|
| Elementbreite |
mm
|
110
|
110
|
110
|
| Elementhöhe |
mm
|
variabel | variabel | variabel |
| Drehkeil |
mm
|
245
|
330 | 370 |
