Klimatherm® PL 9
Lieferung inklusive Mörtel!
Der Dünnbettmörtel ist bei allen Planziegeln bereits im Preis enthalten!
Klimatherm® PL 9
- Planziegel mit mörtelfreier Stoßfugenverzahnung
- geprüfte Wärmeleitfähigkeit mit Übereinstimmungszertifikat
- zulässig zur Verwendung in allen deutschen Erdbebenzonen
- nach Zulassung Z-17.1-946 des DIBt. Berlin
- deckelnder Dünnbettmörtel (beim V.Plus-System auch das Glasfaservlies) ist im Preis enthalten und wird automatisch in ausreichender Menge mitgeliefert
- Rohdichteklasse 0,65 kg/dm³
- Druckfestigkeitsklasse 6
Anwendungsbereich
- Einfamilienhäuser
- Doppelhäuser
- Reihenhäuser
Ergänzungsprodukte

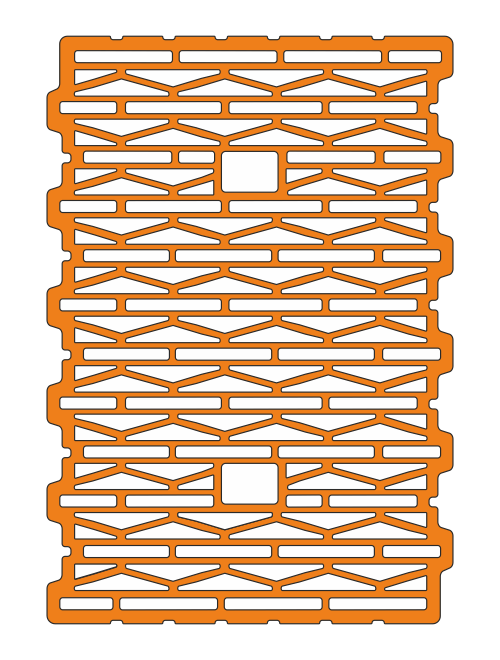

Das Lochbild
Übereinstimmungszertifikat
CE-Kennzeichnung
Broschüre/Produktflyer
Merkblätter
- Produktflyer "Klimatherm PL 9"
- Merkblatt "Bohren und Dübeln in Ziegelmauerwerk"
- Merkblatt "Planziegel-Verarbeitungssysteme"
- Merkblatt "Schlitzen von Ziegelmauerwerk"
- Merkblatt Verarbeitung von Dünnbettmörtel
- Merkblatt "Mauerwerk mit Dünnbettmörtel"
- Merkblatt Verarbeitungs-Tipps für ThermoPlan und ThermoBlock
- Technisches Merkblatt Dünnbettmörtel Typ III
Details
| Technische Daten |
Klimatherm® PL 9
|
|||
| Bestell-Nummer VD-System |
918
|
919
|
920
|
|
| Wanddicke |
cm
|
30,0
|
36,5 |
42,5
|
| Länge |
mm
|
247
|
247 |
247
|
| Breite |
mm
|
300
|
365 |
425
|
| Höhe |
mm
|
249
|
249 |
249
|
| Grundwerte | ||||
| Steinfestigkeitsklasse |
6
|
6 |
6
|
|
| Rohdichteklasse |
kg/dm³
|
0,65
|
0,65 |
0,65
|
| Druckfestigkeit im Mittel |
N/mm²
|
7,5
|
7,5 |
7,5
|
| Statik | ||||
| Rechenwert Eigenlast |
kN/m³
|
7,0
|
7,5 |
7,5
|
| Charakt. Wert der Druckfestigkeit fk |
MN/m²
|
2,1
|
2,1
|
2,1
|
| Endkriechzahl |
φ∞ =εκ∞/ε
|
1,0
|
1,0 |
1,0
|
| Endwert der Feuchtedehnung |
mm/m
|
0
|
0 |
0
|
| Wärmedehnungskoeffizient αT |
10-6/K
|
6
|
6
|
6
|
| Wärmeschutz | ||||
| Wärmeleitfähigkeit λR1) |
W/(mK)
|
0,09
|
0,09
|
0,09
|
| Wärmedurchgangskoeffizient 2) |
W/(m²K)
|
0,28
|
0,23 |
0,20
|
| Wärmespeicherfähigkeit |
kJ/(m²)K
|
180
|
237 |
276
|
| Brandschutz | ||||
| Feuerwiderstandsklasse | REI 90 (F90-A)3) |
REI 90 (F90-A)4) |
REI 90 (F90-A)4) |
|
| Feuchteschutz | ||||
| Diffusionswiderstand |
µ
|
5 – 10
|
5 – 10
|
5 – 10
|
| Materialbedarf | ||||
| Ziegel |
Stck/m³
|
54
|
44 |
38
|
| Ziegel |
Stck/m²
|
16
|
16 |
16
|
| Dünnbettmörtel5) |
l/m³ ca.
|
11
|
11 |
11
|
| Verarbeitungsrichtwerte | ||||
| (abhängig vom Grundriss) |
h/m²
|
0,4 – 0,7
|
0,4 – 0,8
|
0,4 – 0,9
|
| Die baulichen Eigenschaften der Produkte hängen in hohem Maße auch von den Detaillösungen ab. Ausführliche Unterlagen können bei uns angefordert werden. 1) Für unverputztes Mauerwerk. 2) Für verputzte Wand mit 20 mm Maschinen-Leichtputz außen und 15 mm Gipsputz innen 3) Ausnutzungsfaktor αfi ≤ 0,42 4) Ausnutzungsfaktor αfi ≤ 0,51 5) Deckelnder Dünnbettmörtel (beim V.Plus-System auch das Glasfilamentgewebe) ist im Preis enthalten und wird automatisch in ausreichender Menge mitgeliefert. |
||||
Auf das Fundament wird zunächst eine Bitumenpappe auf Mörtel verlegt.
Um Unebenheiten der Bodenplatte auszugleichen wird anschließend die Mörtelausgleichsschicht mit Anlegefix und Alulatte maßgenau angelegt und abgezogen.
Die erste Planziegelschicht wird lot- und fluchtgerecht versetzt – das Haus beginnt nun zu wachsen.
Mörtel in sauberem Eimer mit Doppelrührquirl (z.B. Collomix DLX 152 HF) klumpenfrei anrühren). Mörtel reifen lassen und nochmals durchrühren.
Der angerührte Dünnbettmörtel wird in die Mörtelrolle gefüllt.
Mit der VD-Mörtelwalze wird der Mörtel rationell + einfach aufgetragen. Die Mörtelrolle "deckelt" in einem Arbeitsgang die Lagerfuge. Die Ziegel können nun gesetzt werden.
Auflegen der Mörtelschicht.
Die Mörtelwalze deckelt in einem Arbeitsgang die Lagerfuge vollflächig mit Dünnbettmörtel.
Aufsetzen der Steine und Ausrichten. Fertig!
Erstes Anfahren: Gerät mit Trennmittel oder Schalöl einsprühen (das erleichtert die spätere Reinigung der Walze). Glasvliesrolle aufsetzen und Vlies mittig im Führungskanal des Vorratsbehälters einführen.
Das Glasvlies soll an der Unterkante ca. 20 cm vorlaufen. Dann den Vorratsbehälter beidseitig des Glasvlies-Führungskanales befüllen und die Auslaufdicke mittels Verstellschraube auf 2,0 mm einstellen.
Öffnungsgriff betätigen und starten. Die V.Plus®-Walze wird in Schrittgeschwindigkeit über die untere Ziegellage gezogen (den Behälter während der Verarbeitung nie völlig entleeren).
Das Glasvlies wird mit Hilfe der Abschnittleiste und einem Teppichmesser an den jeweiligen Wand- oder Pfeilerenden abgetrennt, die Walze auf den nächsten Pfeiler in Warteposition gestellt bis alle Planziegel gesetzt sind.
Die Kontrolle der Dünnbettmörtelschichtdicken zeigt auf und unter dem Glasvlies einen homogenen Mörtelauftrag.
Empfehlung: ca. 1,0 mm auf der Oberseite und 1,0 mm auf der Unterseite.
Gleichzeitig mit dem Aufrollen von Vlies und Mörtel können Ziegel versetzt werden. Die Ziegel sind so auf den Paletten gestapelt, dass der Maurer keinen Ziegel mehr drehen oder wenden muss. Das spart eine Menge Handgriffe und Zeit.
Auch im Hochsommer können beim V.Plus-System® problemlos mehrere Meter Mörtel aufgezogen werden. Das Vlies verlängert die Vorhaltezeit zusätzlich.
In Arbeitspausen kann die V.Plus-Walze einfach so auf 2 Ziegel gestellt werden, daß das benetzte Glasvlies in den Spalt zwischen den beiden Ziegeln hängt.
Ergebnis ist ein perfekt abgedeckeltes Mauerwerk. Mauerkronen und Fensterbrüstungen werden automatisch gegen das Eindringen von Regen und Schnee abgedeckt.
In Ecken wird die V.Plus®-Walze in einer Wandrichtung nur bis zur Innenecke gefahren. Eine Wanddicke vor der Aussenecke wird das beschichtete Vlies mit dem Teppichmesser durchtrennt.
Die Walze wird umgesetzt und an der rechtwinklig verlaufenden Aussenecke wird neu gestartet.
Wechsel der Vlies-Rolle
Ist die Lauflänge des Vlieses beinahe zu Ende, wird eine neue Rolle auf die beiden Träger gesetzt. Das Ende der Vorgängerrolle und der Anfang der neue Rolle werden mit doppelseitigem Klebeband verklebt (nicht im Lieferumfang).
Glasvliesrolle aufsetzen, Vlies mittig im Führungskanal des Vorratsbehälters einführen und fertig! Das neue Vlies mit vom Rest der Vorgängerrolle durchgezogen.
Stumpfstoß
Der vorgebogene Maueranker aus Edelstahl wird in Dünnbettmörtel getaucht (z.B. in der V.Plus-Walze) und dort in die Fuge eingelegt, wo später die Zwischenwand steht.
Die nach unten gebogenen Maueranker vermeiden Verletzungen. Beim späteren Mauern der Zwischenwand werden diese wieder hochgebogen und in die Lagerfuge der anzuschließenden Wand eingebunden.
Sämtliche nach oben offenen Mauerkronen sowie Auflager für Rollladenkästen und Fensterbrüstungen (im Bild farblich gekennzeichnet) sind mit Mörtel oder V.Plus-Vlies zu verschließen.
Beim V.Plus-System wird die Fensterbrüstung ohne zusätzlichen Aufwand gegen eindringendes Wasser geschützt. Gleichzeitig werden beste Voraussetzungen für den nachfolgenden Fenstereinbau geschaffen.
Bei Arbeitsende wird eine Lage V.Plus®-Vlies aufgebracht und das Mauerwerk so gegen Witterungseinflüsse geschützt – zusätzliches, aufwändiges Abdecken der Mauerkrone entfällt!
