HLz Planziegel (EB) 1,4/16
Lieferung inklusive Mörtel!
Der Dünnbettmörtel ist bei allen Planziegeln bereits im Preis enthalten!
Produktinformation
Technische Daten
Verarbeitung
Kurzbeschreibung
Anwendungsbereich
Das Lochbild
CE-Kennzeichnung
Broschüre/Produktflyer
Merkblätter
Details
HLz Planziegel (EB) 1,4/16
- Planziegel mit mörtelfreier Stoßfugenverzahnung
- zulässig zur Verwendung in allen deutschen Erdbebenzonen
- nach Zulassung Z-17.11-1250 des DIBt. Berlin
- der Dünnbettmörtel ist im Preis enthalten und wird
automatisch in ausreichender Menge mitgeliefert - Rohdichteklasse 1,4 kg/dm³
- Druckfestigkeitsklasse 16
Anwendungsbereich
- Außenwände mit Wärmedämmverbundsystem
- Zweischalige Gebäudetrennwände 2 x 17,5 cm
- Trennwände zur Verbesserung des flankierenden
Schallschutzes - Zwischenwände als Wärmespeicher

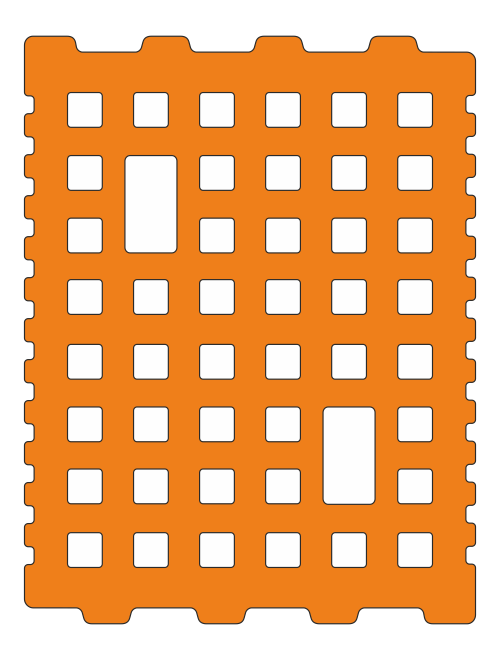

Das Lochbild
CE-Kennzeichnung
Broschüre/Produktflyer
Merkblätter
| Technische Daten |
HLz Planziegel (EB) 1,4/12
|
|||
| Bestell-Nummer (gedeckeltes Dünnbettverfahren) |
55817 | 55825 | 55831 | |
| Bestell-Nummer (gerollter Dünnbettmörtel) |
148 | 55425 | 55431 | |
| Wanddicke |
cm
|
11,5
|
17,5
|
24,0
|
| Länge |
mm
|
372
|
307
|
308
|
| Breite |
mm
|
115
|
175
|
240
|
| Höhe |
mm
|
249
|
249
|
249
|
| Grundwerte | ||||
| Steinfestigkeitsklasse |
16
|
16
|
16
|
|
| Rohdichteklasse |
kg/dm³
|
1,4
|
1,4
|
1,4
|
| Druckfestigkeit im Mittel |
N/mm²
|
15
|
15
|
15
|
| Statik | ||||
| Rechenwert Eigenlast |
kN/m³
|
20,0
|
20,0
|
20,0
|
| Charakt. Wert der Druckfestigkeit fk (bei gedeckeltem Dünnbettverfahren) |
MN/m²
|
8,2
|
8,2
|
8,2
|
| Charakt. Wert der Druckfestigkeit fk (bei gerolltem Dünnbettmörtel) |
MN/m²
|
5,5
|
5,5
|
5,5
|
| Endkriechzahl |
φ∞ =εκ∞/ε
|
1,0
|
1,0
|
1,0
|
| Endwert der Feuchtedehnung |
mm/m
|
0
|
0
|
0
|
| Wärmedehnungskoeffizient αT |
10-6/K
|
6
|
6
|
6
|
| Wärmeschutz | ||||
| Wärmeleitfähigkeit λR1) |
W/(mK)
|
0,58
|
0,58
|
0,58
|
| Wärmedurchgangskoeffizient2) |
W/(m²K)
|
2,43
|
1,94
|
1,60
|
| Wärmespeicherfähigkeit |
kJ/(m²)K
|
161
|
245
|
336
|
| Brandschutz | ||||
| Feuerwiderstandsklasse |
REI 90 (F 90-A)3)
|
REI-M 90 (F 90-A)3)
|
||
| Feuchteschutz | ||||
| Diffusionswiderstand |
µ
|
5 – 10
|
5 – 10
|
5 – 10
|
| Materialbedarf | ||||
| Ziegel |
Stck/m³
|
93
|
74
|
54
|
| Ziegel |
Stck/m²
|
10,7
|
13
|
13
|
| Dünnbettmörtel4) |
l/m³ ca.
|
6,5
|
6,5
|
6,5
|
| Verarbeitungsrichtwerte | ||||
| (abhängig vom Grundriss) |
h/m²
|
0,3 – 0,5
|
0,3 – 0,5
|
0,3 – 0,5
|
| Die baulichen Eigenschaften der Produkte hängen in hohem Maße auch von den Detaillösungen ab. Ausführliche Unterlagen können bei uns angefordert werden. 1) Für unverputztes Mauerwerk. 2) Abhängig vom Konstruktionsaufbau. 3) Ausnutzungsfaktor αfi gemäß Zulassung 4) Deckelnder Dünnbettmörtel ist im Preis enthalten und wird automatisch in ausreichender Menge mitgeliefert. |
||||
Sämtliche nach oben offenen Mauerkronen sowie Auflager für Rollladenkästen und Fensterbrüstungen (im Bild farblich gekennzeichnet) sind mit Mörtel oder V.Plus-Vlies zu verschließen.
Beim V.Plus-System wird die Fensterbrüstung ohne zusätzlichen Aufwand gegen eindringendes Wasser geschützt. Gleichzeitig werden beste Voraussetzungen für den nachfolgenden Fenstereinbau geschaffen.
Bei Arbeitsende wird eine Lage V.Plus®-Vlies aufgebracht und das Mauerwerk so gegen Witterungseinflüsse geschützt – zusätzliches, aufwändiges Abdecken der Mauerkrone entfällt!
