ESM® Stützen-Dämmschalung "Säule F90"
ESM® Stützen-Dämmschalung "Säule F90"
BRAND- UND SCHALLSCHUTZ SERIENMÄSSIG
Die Brandschutzeigenschaften einer Außenwand im mehrgeschossigen Wohnungsbau z.B. mit Klassifizierung REI-90, bleibt auch bei Verwendung der ESM-Stützen-Dämmschalung »Säule F90« erhalten.
Die Anforderungen der DIN 4102-4 mit den Randbedingungen unter 4.8.2.1 werden mit der ESM-Stützen-Dämmschalung »Säule F90« eingehalten.
Baupraktisch untersucht: Keine negativen Einflüsse auf die Schalllängsleitung und die Prognosesicherheit, bezogen auf die Anforderungsgrößen des bauordnungsrechtlichen, sowie des erhöhten, Schallschutzes nach DIN 4109.
Anwendungsbereich
Broschüre/Produktflyer

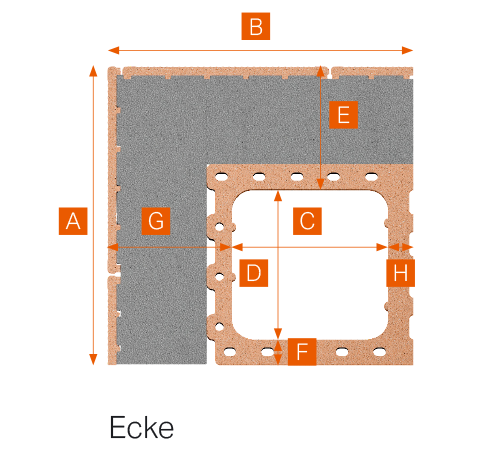

Technische Daten | ESM® Stützen-Dämmschalung “Säule F90” | ||||||
für Wanddicke |
cm
|
36,5
|
36,5
|
42,5
|
42,5
|
49,0
|
49,0
|
Ausführung |
Wand
|
Ecke
|
Wand
|
Ecke
|
Wand
|
Ecke
|
|
Elementbreite (A) |
mm
|
365
|
365
|
425
|
425
|
490
|
490
|
Elementlänge (B) |
mm
|
247
|
425
|
247
|
425
|
247
|
425
|
Elementhöhe |
mm
|
499 | 499 | 499 | 499 | 499 | 499 |
Betonkerstärke (C+D) |
mm
|
200 x 200
|
200 x 200 | 200 x 200 | 200 x 200 | 200 x 200 | 200 x 200 |
Materialstärke (E) |
mm
|
143
|
143 | 203 | 203 | 268 | 268 |
Materialstärke (F) |
mm
|
22 | 22 | 22 | 22 | 22 | 22 |
Materialstärke (G) |
mm
|
22 | 143 | 22 | 203 | 22 | 268 |
Materialstärke (H) |
mm
|
22 | 22 | 22 | 22 | 22 | 22 |
|
